Systemarchitektur

ConSol CM ist eine Java EE-Applikation, die auf einem Applikationsserver installiert wird und auf eine relationale Datenbank zugreift.

Applikationen

ConSol CM besteht aus drei Applikationen, die auf einem oder mehreren Applikationsservern installiert werden, siehe Setup-Konfigurationen.

• ConSol CM: Hauptapplikation, die den ConSol CM-Server und zwei Clients, die Web Admin Suite und den Web Client, umfasst

• CMRF: Applikation, die die DWH-Datenbank für das Reporting füllt (optional), siehe DWH

• CM/Track: Client-Applikation, die ein Portal bereitstellt, auf dem die Kunden auf ihre Vorgänge zugreifen können (optional)

Applikationsserver

Die ConSol CM-Applikationen werden auf einem oder mehreren Applikationsservern installiert, siehe Setup-Konfigurationen. Die unterstützten Applikationsserver sind JBoss und Wildfly. Details finden Sie in den Systemanforderungen.

Datenbanken

ConSol CM benötigt eine Datenbank bzw. ein Datenbankschema. Wenn die CMRF-Applikation installiert ist, wird für das DWH eine eigene Datenbank bzw. ein eigenes Datenbankschema benötigt. Die unterstützten relationalen Datenbanken sind Oracle, Microsoft SQL Server und MySQL. Details finden Sie in den Systemanforderungen.

Schnittstellen

ConSol CM kann sich über Schnittstellen mit folgenden Komponenten verbinden:

• E-Mail-Server: Die ConSol CM-Server funktioniert wie ein E-Mail-Client, der sich über IMAP(S) / POP3(S) und SMTP(S) mit dem E-Mail-Server verbindet, siehe E-Mail-Konfiguration.

• LDAP-Server: ConSol CM kann sich mit einem LDAP-Server verbinden, wenn LDAP-Authentifizierung verwendet wird, sieheKonfigurieren der LDAP-Authentifizierung.

Setup-Konfigurationen

Es gibt drei Möglichkeiten, um ConSol CM aufzusetzen.

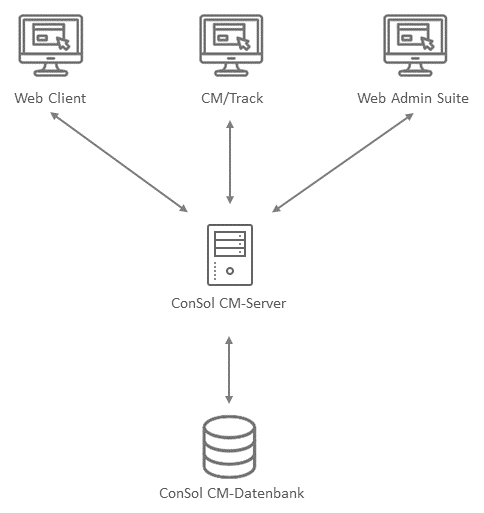

• ConSol CM ohne DWH: Sie benötigen die ConSol CM-Applikation, einen Applikationsserver, auf dem die Applikation installiert wird, und eine Datenbank bzw. ein Datenbankschema.

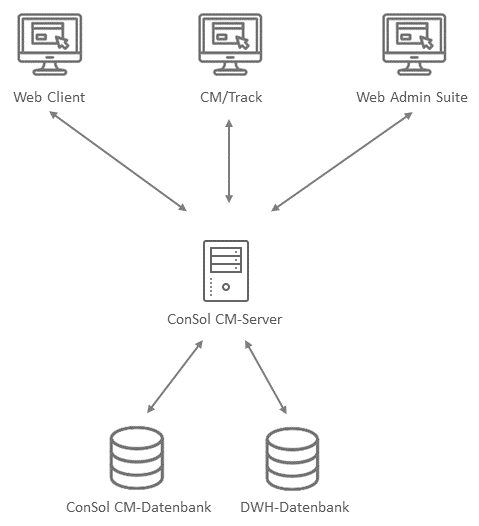

• ConSol CM mit DWH im Overlay-Modus: Sie benötigen die ConSol CM-Applikation und die CMRF-Applikation, einen Applikationsserver, auf dem beide Applikationen installiert werden, und zwei Datenbanken bzw. Datenbankschemata, eines für jede Applikation.

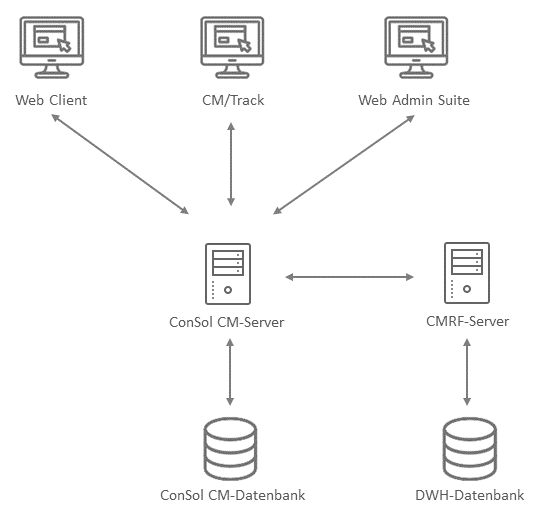

• ConSol CM mit DWH im Standalone-Modus: Sie benötigen die ConSol CM-Applikation und die CMRF-Applikation, zwei Applikationsserver, auf denen die Applikationen installiert werden, und zwei Datenbanken bzw. Datenbankschemata, eine für jede Applikation.
