Relationsgraphen

Die Bereiche von Vorgangs-, Kontakt- und Ressourcenseiten, die verknüpfte Objekte anzeigen (alle Arten von Relationen, Kontakte eines Vorgangs, Personen einer Firma, Vorgänge eines Kontakts) können in zwei Modi angezeigt werden:

Sie können zwischen der Listenansicht und der Graphenansicht wechseln, indem Sie neben der Überschrift des Bereichs auf die Links Liste bzw. Graph klicken. Der Link Graph wird nur angezeigt, wenn der Bereich mindestens eine Relation enthält.

Die Objekte im Graphen werden durch ihre Icons dargestellt. Zwei Icons von verknüpften Objekten sind mit einem Pfeil verbunden. Wenn die Graphenansicht ausgewählt ist, gibt es keine Angabe der Anzahl der Relationen in der Bereichsüberschrift. In der unteren rechten Ecke des Graphen befinden sich Buttons zum Vergrößern und Verkleinern des Graphen und Wiederherstellen der Standardgröße. Wenn der Benutzer mit der Maus über ein Icon fährt oder ein Icon anklickt, wird ein Tooltip angezeigt. Ein Doppelklick auf ein Icon öffnet die Seite des entsprechenden Objekts. Sie können die Objekte innerhalb des Graphen durch Drag-and-Drop verschieben.

Der im Graphen dargestellte Detailgrad hängt von der Anzahl der Objekte und der Vergrößerung ab. Der Graph enthält immer die Objekt-Icons und die Pfeile zwischen den verknüpften Objekten. Wenn ausreichend Platz vorhanden ist, wird zusätzlich die Beschreibung der einzelnen Objekte und die Art der Relation zwischen zwei Objekten angezeigt.

Der Hauptzweck der Graphenansicht ist die bessere Visualisierung der Relationen. Abhängig vom Bereich kann es sein, dass Sie zum Verwalten der Relationen zur Listenansicht wechseln müssen.

Die folgende Abbildung zeigt den Relationsgraphen für den Kontaktbereich eines Vorgangs, der einen Hauptkontakt und einen Zusatzkontakt hat. Beachten Sie, dass die Beschreibung des Ausgangsobjekts (des Objekts der aktuellen Seite, in diesem Fall des Vorgangs) fett angezeigt wird.

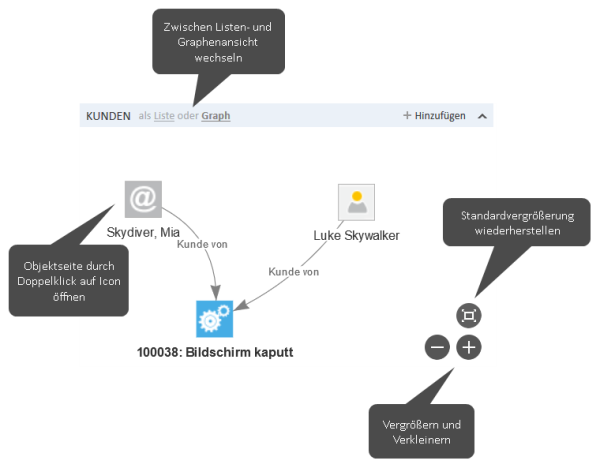

Abbildung 13: Relationsgraph im Kontaktbereich eines Vorgangs

Standardmäßig zeigen sowohl die Liste als auch der Graph die gleichen Relationen. Es kann allerdings sein, dass Ihr CM-System so konfiguriert ist, dass in der Graphenansicht andere Relationen angezeigt werden. Zum Beispiel kann die Listenansicht des Bereichs für verknüpfte Ressourcen eines Vorgangs die direkt mit dem Vorgang verknüpften Ressourcen zeigen, während die Graphenansicht auch die mit diesen Ressourcen verknüpften Kontakte anzeigt. Außerdem ist es möglich, dass das Layout des Graphen angepasst ist.

Abhängig von der individuellen Konfiguration Ihres CM-Systems können Vorgänge, Kontakte und Ressourcen einen zusätzlichen Bereich für einen angepassten Relationsgraphen haben. Der Inhalt dieses Graphen hängt von der individuellen Konfiguration Ihres CM-Systems ab.
