Diagramm-Widgets

Diagramm-Widgets werden im Typ chartWidget oder einem seiner Unterelemente konfiguriert. Sie verwenden die Bibliothek Highcharts. Alle Attribute sind JSON-Objekte.

Die folgende Abbildung zeigt das Standarddiagramm-Widget mit der Anzahl der Vorgänge in der aktuellen Sicht:


Sie können Attribute sowohl im Widget-Skript als auch in der Seitenanpassung setzen. Die im Skript gesetzten Werte überschreiben die Werte, die in der Seitenanpassung eingegeben werden.

Allgemeine Attribute:​

  • Entwicklungsmodus (developmentMode): Boolean. Aktiviert den Entwicklungsmodus für das Widget. Wenn dieses Attribut auf true gesetzt ist, wird das Widget mit einem roten Rand angezeigt und eine JSLint-Validierung für das Widget-Skript durchgeführt. Treten Fehler im Widget-Skript auf, werden die Fehlermeldungen anstelle des Widgets angezeigt.
  • 3D-Anzeige (highcharts3dEnabled): Boolean. Legt fest, ob das Modul für die 3D-Anzeige geladen werden soll. Der Standardwert ist False. Setzen Sie dieses Attribut auf True, um das 3D-Modul zu laden. Die 3D-Darstellung benötigt viele Browser-Ressourcen.
  • Zusätzliche Module (highchartsModulesEnabled): String. Legt fest, welche zusätzlichen Module geladen werden sollen. Die verfügbaren Module sind:
    • accessibility.js
    • annotations.js
    • boost.js
    • broken-axis.js
    • bullet.js
    • current-date-indicator.js
    • cylinder.js
    • data.js
    • debugger.js
    • drilldown.js
    • export-data.js
    • exporting.js
    • full-screen.js
    • funnel.js
    • networkgraph.js
    • no-data-to-display.js
    • offline-exporting.js
    • pareto.js
    • series-label.js
    • solid-gauge.js
    • sonification.js
    • static-scale.js
    • sunburst.js
    • tilemap.js
    • timeline.js
    • treemap.js
    • variable-pie.js
    • variwide.js
    • vector.js
    • venn.js
    • windbarb.js
    • wordcloud.js
    • xrange.js
  • Lokalisierungen (localization): String. Lokalisierte Werte, d. h., de: {subject:'Thema', yes:'Ja'}, en: {subject:'Subject', yes:'Yes'}. Siehe Lokalisieren von Widget-Text.
  • Sichtbar (visible): Boolean. Definiert, ob das Widget angezeigt wird (True) oder nicht (False).

Highcharts-Attribute​

Es sind folgende allgemeine Highcharts-Attribute verfügbar:

  • Diagrammoptionen (chart): String. Optionen, die das Diagramm und die Darstellung betreffen, sowie allgemeine Diagrammoptionen. Beispiel:

    chart = "type:'column', pltShadow:false, backgroundColor:'#4dc245', height:300";"items: [{html:'sometext', style: { left: '100px'; }}]"

  • Farben (colors): String. Ein Array, das die Standardfarben für die Datenreihen des Diagramms enthält. Wenn alle Farben verwendet wurden, werden benötigte neue Farben wieder vom Anfang genommen.

  • Credits (credits): String. Standardmäßig setzt Highchart in der unteren rechten Ecke des Diagramms ein Credits-Label.

  • Drilldown-Optionen (drilldown): String. Optionen für Drill-Down, dem Konzept zum Einsehen von immer höher aufgelösten Daten durch Klicken auf die Diagrammelemente wie Balken oder Tortenstücke. Zusätzlich zum Setzen der Drilldown-Optionen müssen Sie das Widget-Skript erweitern. Die vom Skript zurückgegebenen Daten müssen die beim Drilldown angezeigten Daten enthalten, die mit den Daten, die sie erweitern, verknüpft sein müssen.

  • Exportoptionen (exporting): String. Optionen für das Exportmodul.

  • Sprache (lang): String. Sprachobjekt. Das Sprachobjekt ist global und kann nicht für jedes Diagramm einzeln gesetzt werden. Es kann nur für einen Typ gesetzt werden, d. h. für chartWidget, nicht aber für Bereiche oder einzelne Widgets.

  • Legende (legend): String. Die Legende ist ein Feld, das für jedes Element der Datenreihe oder des Punktes im Diagramm ein Symbol und einen Namen enthält.

  • Ladeoptionen (loading): String. Die Ladeoptionen steuern das Aussehen der Ladeseite, die den Plot-Bereich während Diagrammoperationen bedeckt.

  • Navigationsoptionen (navigation): String. Eine Sammlung von Optionen für die Buttons und Menüs im Exportmodul.

  • Meldung bei keinen Daten (noData): String. Optionen für die Anzeige einer Meldung wie Keine Daten verfügbar.

  • Ausschnittsoptionen (pane): String. Gilt für Netzdiagramme und Tachos. Diese Konfigurationsobjekte enthalten allgemeine Optionen für die kombinierten X- und Y-Achsen.

  • Darstellungsoptionen (plotOptions): String. Darstellungsoptionen ist ein Wrapper-Objekt für die Konfigurationsobjekte für jeden Datenreihentyp.

  • Datenreihe (series): String. Die im Diagramm angezeigten Daten.

  • Subtitel (subtitle): String. Der Untertitel des Diagramms.

  • Titel (title): String. Der Titel des Diagramms.

  • Tooltip (tooltip): String. Optionen für den Tooltip, der erscheint, wenn der Benutzer mit der Maus über eine Datenreihe oder einen Punkt fährt.

  • X-Achse (xAxis): String. Die X-Achse oder die Kategorie-Achse.

  • Y-Achse (yAxis): String. Die Y-Achse oder die Werte-Achse.

Code-Beispiel​

Das folgende Beispiel zeigt ein Skript, das für das Standarddiagramm-Widget, das die Anzahl der Vorgänge in der aktuellen Sicht zeigt, verwendet wird. Das Skript muss eine HashMap mit den Attributen, die gesetzt werden sollen, zurückgeben.

import com.consol.cmas.common.model.ticket.*;
import com.consol.cmas.common.model.ticket.view.*;
import java.util.*;
import java.util.Map.Entry;

if (viewId == -1) {
  return [visible: 'false']
}

def engineerLocale = engineerService.getCurrentLocale()
def view = viewService.getById(viewId)
def viewName = localizationService.getLocalizedProperty(View.class, "name", viewId, engineerLocale)

ViewCriteria allCriteria = new ViewCriteria(view,
  ViewAssignmentParameter.allTickets(),
  ViewGroupParameter.allTickets(),
  new ViewOrderParameter())

def allTickets = ticketService.getCountForView(allCriteria)

ViewCriteria ownCriteria = new ViewCriteria(view,
  ViewAssignmentParameter.allTickets(engineerService.getCurrent()),
  ViewGroupParameter.onlyOwnTickets(),
  new ViewOrderParameter())

def ownTickets = ticketService.getCountForView(ownCriteria)

ViewCriteria unassignedCriteria = new ViewCriteria(view,
  ViewAssignmentParameter.allUnassignedTickets(),
  ViewGroupParameter.onlyUnassignedTickets(),
  new ViewOrderParameter())

def unassignedTickets = ticketService.getCountForView(unassignedCriteria)

def data = []

data.add("{name: _('all'), data:[${allTickets}]}" as String)
data.add("{name: _('own'), data:[${ownTickets}]}"as String)
data.add("{name: _('unassigned'), data:[${unassignedTickets}]}"as String)

return [series: "[${data.join(',')}]" as String,
  visible: 'true',
  chart: "{type: 'column'}", title: "{text: '${viewName}'}" as String,
  tooltip:"{headerFormat:''}" ,
  localization:"de: {all:'Alle',own:'Eigene',unassigned:'Unzugewiesene'},"+ "en: {all:'All', own:'Own', unassigned: 'Unassigned'}"];

Die Art des Diagramms kann im Subattribut type des Attributs chart geändert werden. Es ist eine große Anzahl an Diagrammtypen verfügbar, siehe https://api.highcharts.com/highcharts/plotOptions.

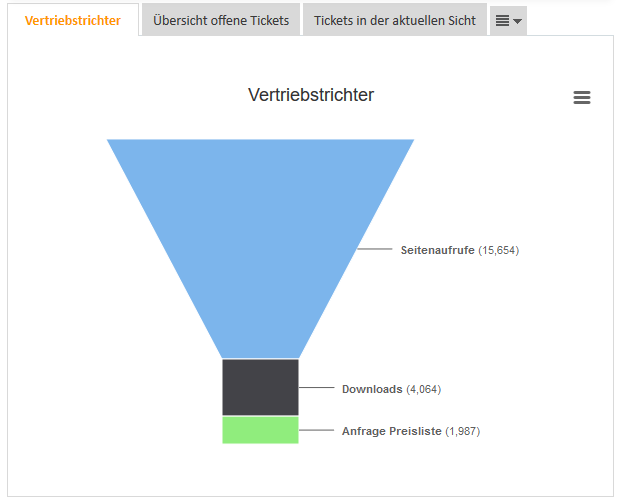

Die folgende Abbildung zeigt ein Diagramm des Typs funnel:


Das folgende Codebeispiel zeigt das Grundprinzip der Implementierung eines Trichter-Widgets. Zur Veranschaulichung werden statische Daten verwendet.

return [title: "{text: _('title')}",
  chart: "{type: 'funnel', \
    marginLeft: '50', \
    marginRight: '150'}",
  plotOptions: "{series:{ height: '90%', \
    width: '85%', \
    neckWidth: '20%', \
    neckHeight: '20%', \
    dataLabels: {enabled:'true', \
    format: '<b>{point.name}</b> ({point.y:,.0f})', \
    softConnector: 'true'}}}",
  visible: "true",
  series: "[{name: _('users'), \
    data: [[_('visits') , 15654], \
    [_('downloads'), 4064], \
    [_('requests') , 1987]]}]",
  localization: "de: {title: 'Vertriebstrichter', \
    users: 'Individuelle Benutzer', \
    visits: 'Seitenaufrufe', \
    downloads: 'Downloads', \
    requests: 'Anfrage Preisliste'}, \
  en: {title: 'Salesfunnel', \
    users: 'Unique users', \
    visits: 'Page visits', \
    downloads: 'Downloads', \
    requests: 'Requests for price list'}"
]
